5e › Reseaux & Internet › Le reseau de l etablissement
📶 Reseaux & Internet · 5e · Seance 04

Le reseau de l'etablissement

⏱ ~1h30
👤 5e – Individuel
💻 Simulation Filius

Situation declenchante

Comment sont transferees les donnees numeriques ?

Ou sont stockees les photos du site ? Ou ont-elles ete copiees ?

💡 Formule une hypothese sur ta fiche travail avant de regarder la video.
🎯 Personnalise ton travail :

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir formule ton hypothese ?

Schema du reseau – les 4 composants cles
  • Terminaux – les postes clients (ordinateurs, tablettes)
  • Switch – relie les terminaux dans un meme reseau local
  • Routeur – connecte plusieurs reseaux entre eux
  • Serveur – stocke et distribue les ressources

Les images sont stockees sur le serveur, pas sur ton poste !

Fermer l'aide
Defi – HTTP vs HTTPS

Recherche sur Qwant Junior la difference entre HTTP et HTTPS. Pourquoi les sites bancaires utilisent-ils toujours HTTPS ?

Fermer le defi

Ma progression

1
Situation
2
Lexique
3
Filius
4
Impact
5
Trace
6
Quiz
✓
Termine

Valide chaque etape avec les boutons verts

Travail a faire

📋
① Formule une hypothese sur ta fiche travail avant de regarder la video
② Cherche les definitions du lexique avec Qwant Junior
③ Realise les 3 travaux Filius et reponds aux questions de la fiche
④ Regarde la video impact et fais le quiz
⑤ Remplis ta trace ecrite (validation automatique)
⑥ Valide le quiz bilan (validation automatique)

Fiche travail

PDF Word

Lexique – Les mots cles

Cherche ces mots avec Qwant Junior avant de commencer !

Intranet

Reseau informatique prive interne a une organisation, accessible uniquement a ses membres.
Passerelle

Equipement permettant a deux reseaux differents de communiquer entre eux.
Prise RJ45

Connecteur utilise pour relier un terminal au reseau filaire (cable Ethernet).
Routeur

Equipement qui dirige les paquets de donnees entre plusieurs reseaux differents.
Serveur

Ordinateur qui stocke des ressources et les met a disposition des autres machines du reseau.
Switch

Commutateur reseau qui relie plusieurs terminaux dans un meme reseau local.

Simulation du reseau – Filius

Avec Filius nous simulons la communication entre un navigateur et un serveur distant.

1

Ouvrir et explorer le reseau

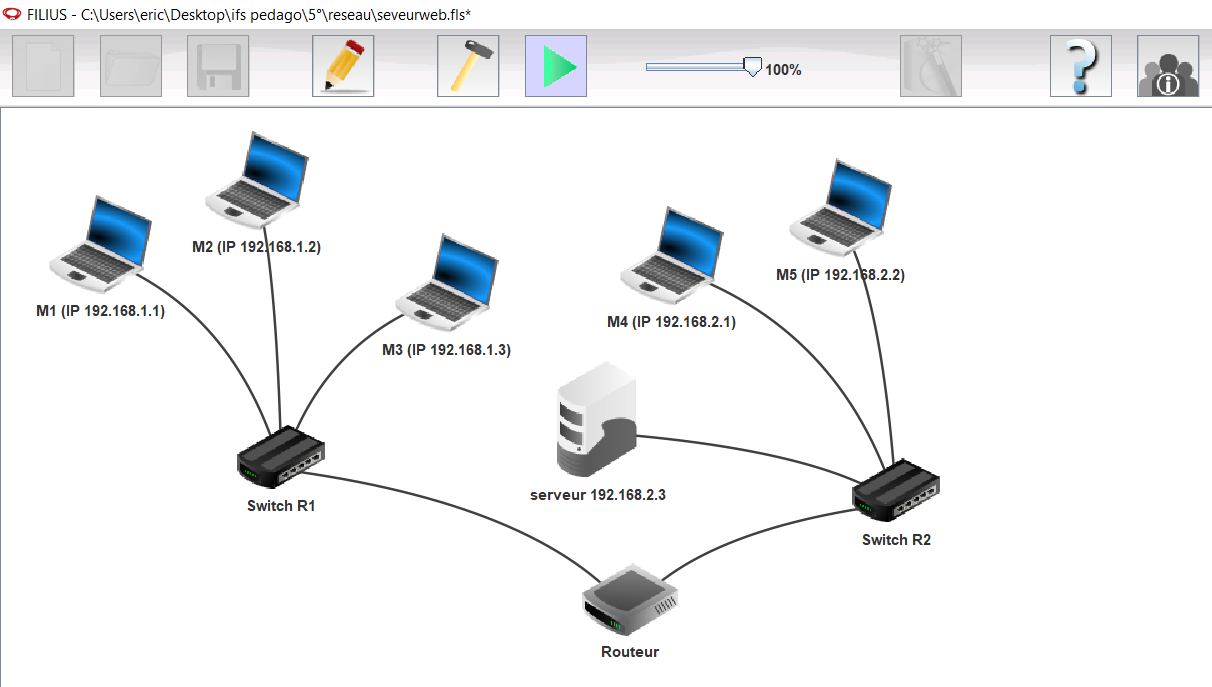

Telecharge serveurweb.fls et ouvre-le dans Filius. Le reseau contient 5 postes clients, 2 switchs, un routeur et un serveur web.

 reseau Filius 💾 Telecharger
serveurweb.fls
🎯 Personnalise ton travail :

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir identifie tous les composants ?

Pas a pas – ouvrir Filius
  • Telecharge serveurweb.fls avec le bouton ci-dessus
  • Lance Filius sur ton ordinateur
  • Menu Fichier > Ouvrir, selectionne le fichier
  • Ecran = terminal, cube = switch, fleche = routeur, disque = serveur
Fermer
Defi – Topologie

Compte les machines dans chaque sous-reseau. Dessine la topologie sur ta fiche.

Fermer
2

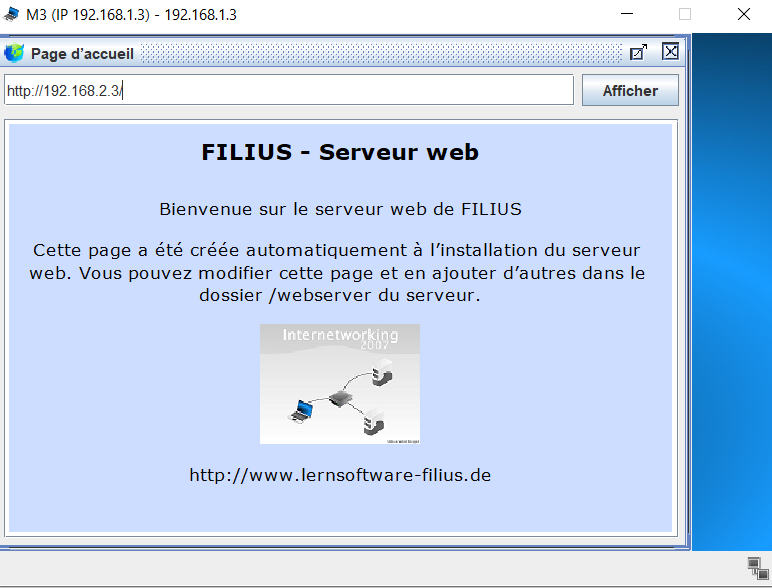

Lancer le serveur web et s'y connecter

Lance Webserver sur le bureau du serveur et appuie sur Start. Installe un navigateur sur un poste client et connecte-toi a http://192.168.2.3

 serveur web
3

Modifier la page web du serveur

Ouvre l'editeur de texte sur le serveur, modifie index.html (root/webserver) pour afficher structurae.png. Recharge la page client.

N'oublie pas de sauvegarder avant de recharger !
avant

Avant

apres

Apres

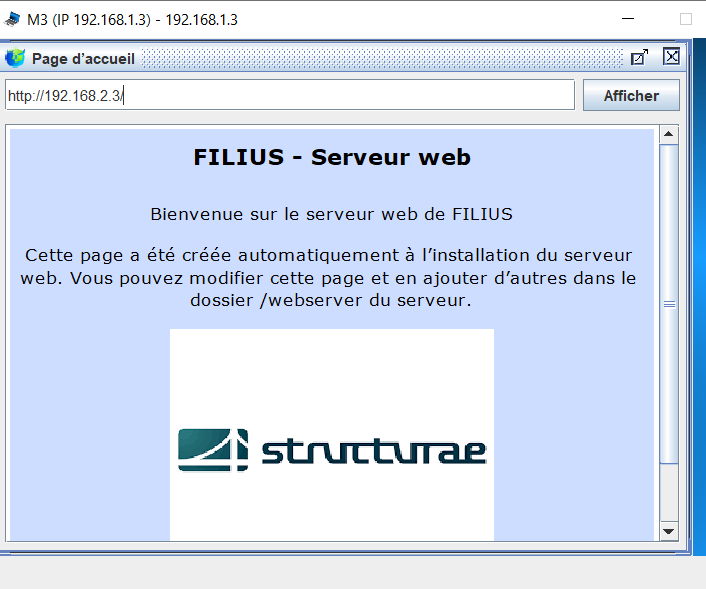

resultat

Resultat
🎯 Personnalise ton travail :

Es-tu sur(e) de ne pas savoir modifier le HTML ?

Es-tu sur(e) d'avoir sauvegarde ?

Aide – balise image HTML

<img src= »structurae.png » />

Trouve la ligne avec <img src= et remplace le nom par structurae.png. Ensuite Fichier > Sauvegarder.

Fermer
Defi – Personnalise davantage
  • Modifie le titre avec <h1>Mon titre</h1>
  • Change la couleur avec <body bgcolor= »lightblue »>
  • Ajoute <p>Mon texte</p>
Fermer

Impact environnemental d'Internet

Reponds au quiz ci-dessous apres la video.
🎯 Personnalise ton travail :

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir fait le quiz ?

Chiffres cles
  • Numerique = environ 4% des emissions mondiales de CO2
  • 1 datacenter = ville de 30 000 habitants
  • 1 email avec PJ = 50g de CO2
  • 1h streaming = 36g de CO2
Fermer
Defi – Compare l'empreinte

Difference entre email sans et avec PJ de 1 Mo ? 2 actions pour reduire ton impact au college.

Fermer

Quiz – Impact environnemental

Question 1 / 3
Quelle part des emissions mondiales de CO2 represente le numerique ?
Question 2 / 3
La consommation d'un datacenter est comparable a celle de :
Question 3 / 3
Envoyer un email avec une PJ produit environ :

Trace ecrite

1. Le reseau simule avec Filius

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir repondu ?

Aide – composants du reseau

Le reseau Filius contient : des terminaux (postes clients), des switchs (relient les terminaux), un routeur (relie les deux sous-reseaux) et un serveur web (stocke et distribue les pages).

Fermer
Defi – chemin complet

Decris le chemin complet : navigateur vers switch vers routeur vers serveur.

Fermer
2. Ce que j'ai decouvert avec Filius

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir repondu ?

Aide – role du serveur

Le serveur stocke index.html et les images. Quand tu tapes l'IP, le client envoie une requete HTTP au serveur qui repond.

Fermer
Defi – IP et DNS

Explique la difference entre une adresse IP (192.168.2.3) et un nom de domaine (monsite.fr).

Fermer
3. Impact environnemental

Es-tu sur(e) d'avoir besoin d'aide ?

Es-tu sur(e) d'avoir repondu ?

Aide – 4 chiffres
  • Numerique = 4% CO2 mondial
  • 1 datacenter = ville 30 000 hab
  • 1 email PJ = 50g CO2
  • 1h streaming = 36g CO2
Fermer
Defi – Compare

Compare l'impact numerique avec une activite (voiture, avion).

Fermer
Sauvegarde !

Quiz – Verifie tes connaissances

Question 1 / 4
Quel composant relie les terminaux dans un meme reseau local ?
Question 2 / 4
A quoi correspond l'adresse 192.168.2.3 dans Filius ?
Question 3 / 4
Ou sont stockees les images d'un site web ?
Question 4 / 4
Quel est l'impact principal d'Internet sur l'environnement ?

J'ai reussi si…

🏆
✔ Je sais identifier les composants d'un reseau local
✔ Je comprends le role d'un serveur
✔ Je sais qu'une adresse IP identifie chaque machine
✔ Je sais que les images sont sur un serveur distant
✔ Je peux citer un impact environnemental

Video & Podcast

Comment fonctionne Internet ?
👨‍🏫 Ressources professeur Espace prof
📄 Fiche de deroulement ✓ Correction
Materiel : 1 ordinateur par eleve · Logiciel : Filius

Competences abordees

  • ► Identifier les composants d'un reseau local (terminaux, commutateurs, liaisons filaires et sans fil) et sa topologie
  • ► Justifier la necessite d'identifier les terminaux pour communiquer sur un reseau local
  • ► Prendre la mesure de l'impact environnemental des technologies quotidiennes (datacenters, reseaux)
